蛭石隔熱滑動管托是如何實現其絕熱性的？

作者：河北皓迪管道發布時間：2020-12-14

固定節在生產廠家預制而成，長度為2~3 m，主要由保溫管、固定鋼板、加強肋板組成。管道兩端預留一段不做保溫層，通過焊接與直埋熱水管道連接在一起。
2.3 非絕熱固定節熱橋產生的原因
固定鋼板直接焊接到直埋熱水管道的鋼管上，鋼管內是溫度≤130 ℃的熱水，熱水與鋼管、固定鋼板接觸傳熱，其傳熱系數比周圍保溫層（聚氨酯）的傳熱系數大，在直埋熱水管道內熱水與管道外環境（一般按10 ℃考慮）的溫差（約120 ℃）作用下，形成固定鋼板處較大的熱流密度，固定鋼板成為熱橋。由此而形成直埋熱水管道熱量損失較大的關鍵部位，產生固定節熱橋效應，影響固定墩以及直埋熱水管道的長期穩定運行。需要指出的是，加強肋板不是熱橋，因為肋板是埋在保溫層（聚氨酯）內，保溫層阻斷了熱量的傳遞，可以保證加強肋板不形成熱橋。
固定墩由鋼筋混凝土澆筑而成，鋼筋混凝土的熱導率一般為1.28 W/（m·K）；直埋熱水管道所用的保溫層（聚氨酯）的熱導率在0.018~0.024 W/（m·K）范圍；不同鋼材的熱導率在13.7~43.6 W/（m·K）范圍?？梢姡摻罨炷恋臒釋逝c聚氨酯的熱導率相差兩個數量級，較多的熱量從固定節的固定鋼板處傳至固定墩，增加了直埋熱水管道的散熱損失。

3.阻斷固定節熱橋的基本要求
根據文獻中的混凝土熱導率計算公式［5-6］，采用CFD軟件進行建模并數值求解，得到固定墩及其周圍土壤的溫度場分布情況。結果是：固定墩處的散熱量較大，熱橋效應比較明顯。
一個固定墩的散熱量約為13.5 m直埋熱水管道的散熱量［7］。
因此，需要進一步研究阻斷熱橋的方法。
為了阻斷熱橋，需要對固定節采取絕熱措施，需要考慮如下問題：
①所選用的方法必須具有良好的絕熱性能，有效地阻斷熱橋。
②固定節整體結構設計應符合直埋熱水管道軸向推力要求，即所選用的絕熱材料的抗壓強度必須滿足固定墩穩定運行的抗壓強度要求。

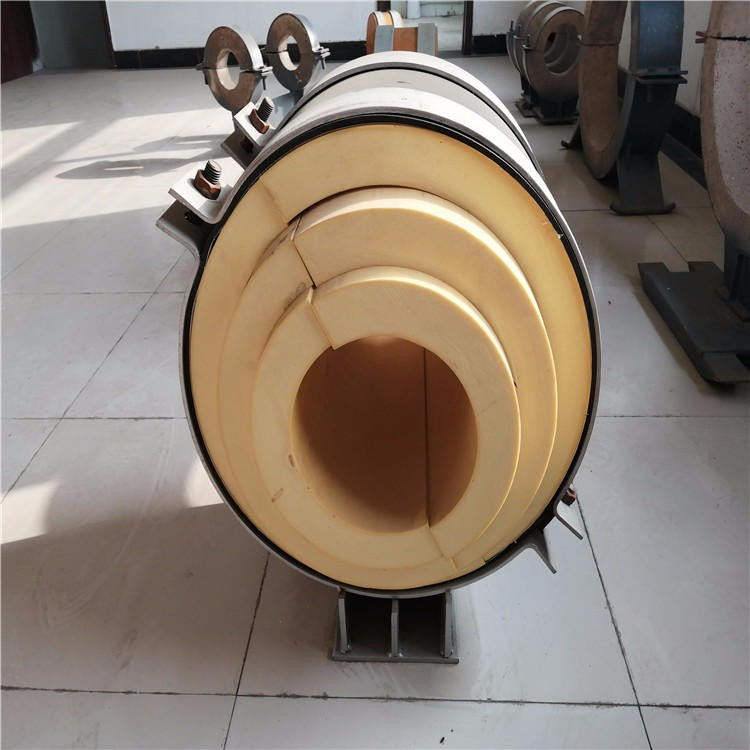

隔熱保溫管托產品常常應用于管道位移中，現在它的主要類別有水平隔熱保溫管托、立管隔熱保溫管托，彎頭隔熱保溫管托。

　　按隔熱保溫管托性能不同可分為高效保溫管托、高效隔冷管托。當然產品的分類不同，其應用也是不同的。不同的隔熱保溫管托具有不同的性能特點。

　　隔熱保溫管托主要用于化工、電力、石油、冶金以及需要支撐位移的地方。所以隔熱保溫管托采用的是優質不銹鋼材質，具有以下特點：

　　1、適應能力強。冶金行業中粉塵混雜情況下都能以摩擦力小性能正常工作。

　　2、使用壽命長，耐磨損。管道隔熱保溫管托一旦安裝，很少損壞，減少維護費用，降低成本。
